电池装配工站接入（PLC）

本指南将引导你完成电池装配工站（以 PLC 控制为例）的接入流程，包括新建工站文件、编写驱动与寄存器读写、生成注册表、上传及注意事项。

1. 新建工站文件

1.1 创建工站文件

在 unilabos/devices/workstation/coin_cell_assembly 目录下新建工站文件，如 coin_cell_assembly.py。工站类需继承 WorkstationBase，并在构造函数中初始化通信客户端与寄存器映射。

from typing import Optional
# 工站基类
from unilabos.devices.workstation.workstation_base import WorkstationBase
# Modbus 通讯与寄存器 CSV 支持
from unilabos.device_comms.modbus_plc.client import TCPClient, BaseClient

class CoinCellAssemblyWorkstation(WorkstationBase):
    def __init__(
        self,
        station_resource,
        address: str = "192.168.1.20",
        port: str = "502",
        *args,
        **kwargs,
    ):
        super().__init__(station_resource=station_resource, *args, **kwargs)
        self.station_resource = station_resource  # 物料台面（Deck）
        self.success: bool = False
        self.allow_data_read: bool = False
        self.csv_export_thread = None
        self.csv_export_running = False
        self.csv_export_file: Optional[str] = None

        # 连接 PLC，并注册寄存器节点
        tcp = TCPClient(addr=address, port=port)
        tcp.client.connect()
        self.nodes = BaseClient.load_csv(".../PLC_register.csv")
        self.client = tcp.register_node_list(self.nodes)

2. 编写驱动与寄存器读写

2.1 寄存器示例

COIL_SYS_START_CMD（BOOL，地址 8010）：启动命令（脉冲式）
COIL_SYS_START_STATUS（BOOL，地址 8210）：启动状态
REG_DATA_OPEN_CIRCUIT_VOLTAGE（FLOAT32，地址 10002）：开路电压
REG_DATA_ASSEMBLY_PRESSURE（INT16，地址 10014）：压制扣电压力

2.2 最小驱动示例

from unilabos.device_comms.modbus_plc.modbus import WorderOrder

def start_and_read_metrics(self):
    # 1) 下发启动（置 True 再复位 False）
    self.client.use_node('COIL_SYS_START_CMD').write(True)
    self.client.use_node('COIL_SYS_START_CMD').write(False)

    # 2) 等待进入启动状态
    while True:
        status, _ = self.client.use_node('COIL_SYS_START_STATUS').read(1)
        if bool(status[0]):
            break

    # 3) 读取关键数据（FLOAT32 需读 2 个寄存器并指定字节序）
    voltage, _ = self.client.use_node('REG_DATA_OPEN_CIRCUIT_VOLTAGE').read(
        2, word_order=WorderOrder.LITTLE
    )
    pressure, _ = self.client.use_node('REG_DATA_ASSEMBLY_PRESSURE').read(1)

    return {
        'open_circuit_voltage': voltage,
        'assembly_pressure': pressure,
    }

提示：若需参数下发，可在 PLC 端设置标志寄存器并完成握手复位，避免粘连与竞争。

3. 本地生成注册表并校验

完成工站类与驱动后，需要生成（或更新）工站注册表供系统识别。

3.1 新增工站设备（或资源）首次生成注册表

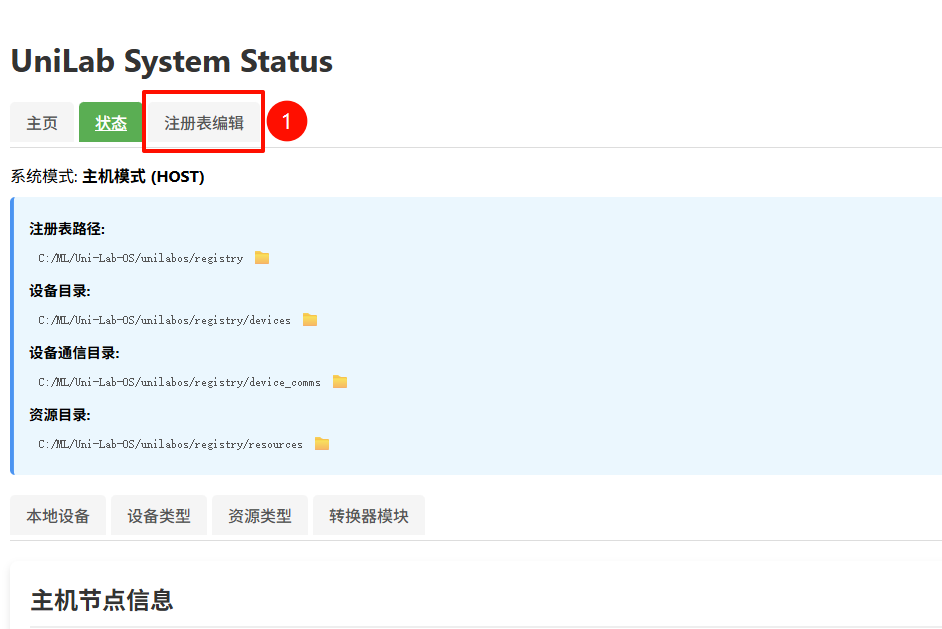

首先通过以下命令启动unilab。进入unilab系统状态检查页面

python unilabos\app\main.py -g celljson.json --ak <user的AK> --sk <user的SK>

点击注册表编辑，进入注册表编辑页面 Layers

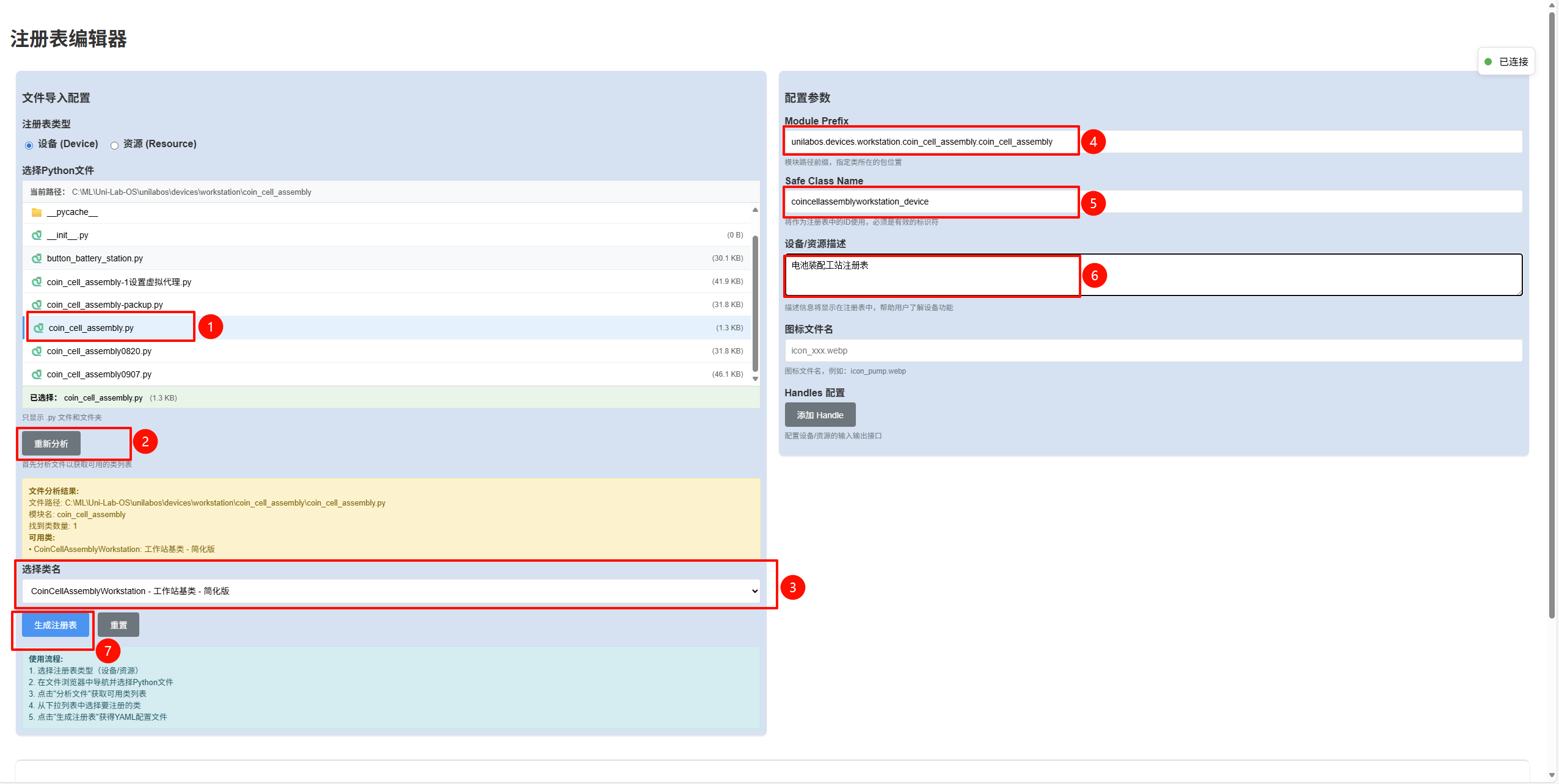

按照图示步骤填写自动生成注册表信息： Layers

步骤说明：

选择新增的工站coin_cell_assembly.py文件
点击分析按钮，分析coin_cell_assembly.py文件
选择coin_cell_assembly.py文件中继承WorkstationBase类
填写新增的工站.py文件与unilabos目录的距离。例如，新增的工站文件coin_cell_assembly.py路径为unilabos\devices\workstation\coin_cell_assembly\coin_cell_assembly.py，则此处填写unilabos.devices.workstation.coin_cell_assembly。
此处填写新定义工站的类的名字（名称可以自拟）
填写新的工站注册表备注信息
生成注册表

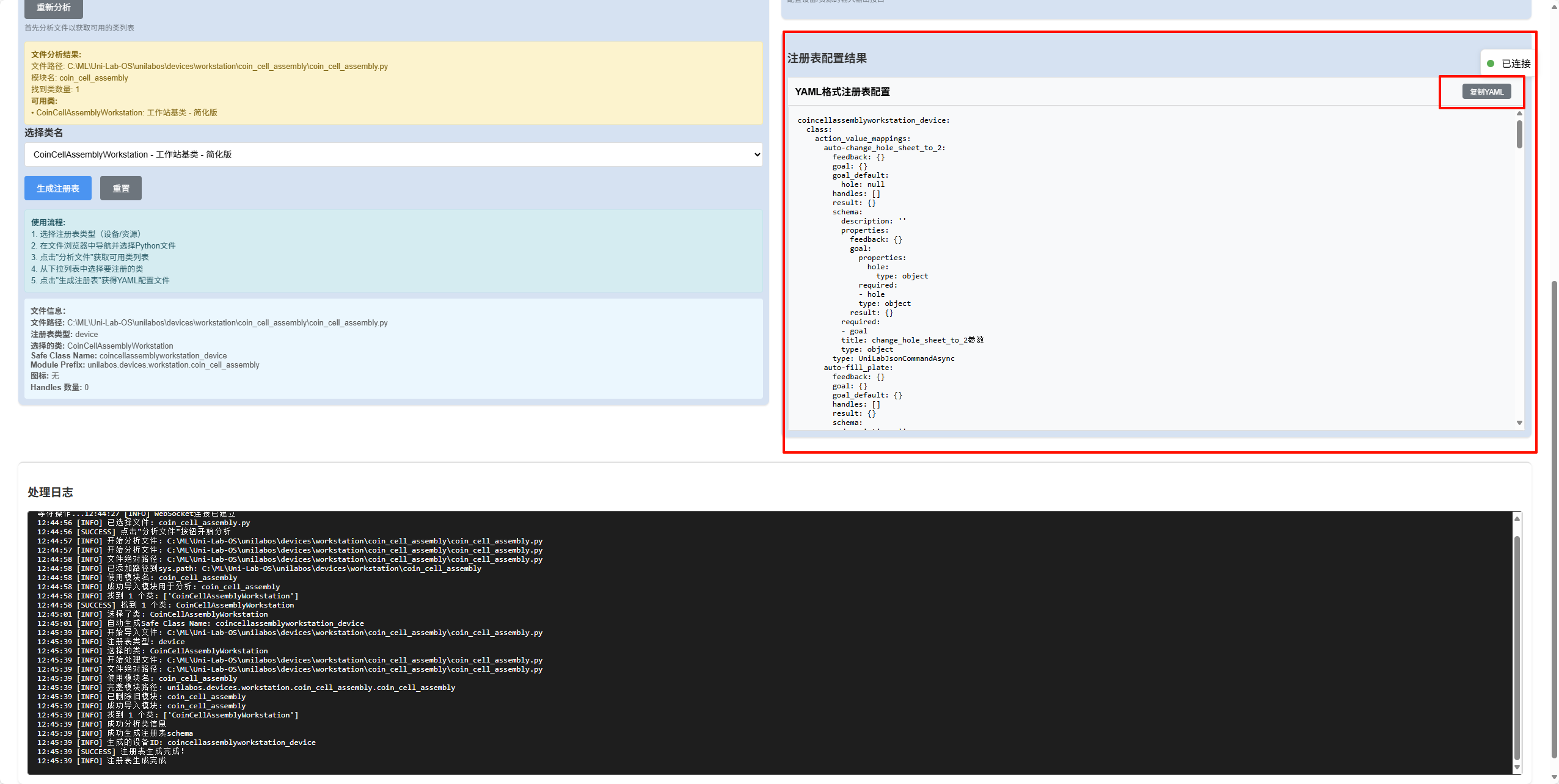

以上操作步骤完成，则会生成的新的注册表ymal文件，如下图： Layers

3.2 添加新生成注册表

在unilabos\registry\devices目录下新建一个yaml文件，此处新建文件命名为coincellassemblyworkstation_device.yaml，将上面生成的新的注册表信息粘贴到coincellassemblyworkstation_device.yaml文件中。

在终端输入以下命令进行注册表补全操作。

python unilabos\app\register.py --complete_registry

3.3 启动并上传注册表

新增设备之后，启动unilab需要增加--upload_registry参数，来上传注册表信息。

python unilabos\app\main.py -g celljson.json --ak <user的AK> --sk <user的SK> --upload_registry

4. 注意事项

在新生成的 YAML 中，确认 module 指向新工站类，本例中需检查coincellassemblyworkstation_device.yaml文件中是否指向了coin_cell_assembly.py文件中定义的CoinCellAssemblyWorkstation类文件：

module: unilabos.devices.workstation.coin_cell_assembly.coin_cell_assembly:CoinCellAssemblyWorkstation

首次新增设备（或资源）需要在网页端新增注册表信息，--complete_registry补全注册表，--upload_registry上传注册表信息。
如果不是新增设备（或资源），仅对工站驱动的.py文件进行了修改，则不需要在网页端新增注册表信息。只需要运行补全注册表信息之后，上传注册表即可。
